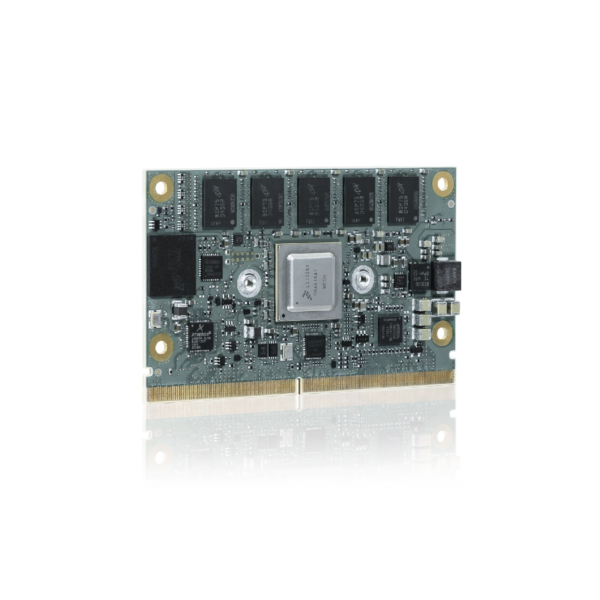

Kontron SMARC-sAL28

Dwurdzeniowy rdzeń Cortex A-72 w obudowie SMARC o niewielkich rozmiarach
Do 8 GB pamięci DDR3L bez ECC i ECC wyłączone. ECC jako domyślne.
Jedna linia PCIe może być używana jako port QSGMII do obsługi 4 1 GB portów Ethernet obsługujących TSN
GPU 3D
2x Gigabit Ethernet, obsługa TSN

Description

Opis

Kontron po raz pierwszy oferuje moduł SMARC z maksymalnie pięcioma zintegrowanymi portami Ethernet 1 GB obsługującymi TSN bezpośrednio z kontrolera. Spełnia specyfikacje IEEE 802.1 TSN (Time Sensitive Networking) i dlatego idealnie nadaje się do użytku w przemysłowych systemach IoT lub przemysłowych 4.0 opartych na standardach protokołu Ethernet. Moduł wyposażony jest w procesor NXP Dual Cortex A72 LS1028A i procesor graficzny SMARC 3D w małej obudowie i jest idealny do użytku w temperaturach przemysłowych zgodnie z kategorią E2 od -40 ° C do + 85 ° C.

Karta katalogowa Manual

FEATURES

Compliance

SMARC 2.1

Dimensions (H x W x D)

82 x 50 mm

CPU	NXP Dual Cortex A72 LS1028A processor

Main Memory

up to 8 GByte DDR3L (ECC)

Ethernet

up to 2x 10/100/1000 MBit Ethernet

Flash Onboard

2-64 GByte eMMC 5.1

PCI Express / PCI support

Up to 2x PCIe x1 or 2x PCIe x2 or 1x PCIe x4

Panel signal

1x DP, alternativly eDP or LVDS as BOM option

Display

DP/eDP/LVDS (BOM option)

USB	up to 6x USB 2.0, 1x USB 3.0

Serial

3x serial interfaces (2x RX / TX only

Special Features

Alternate function on PCIe C/D: SXGMII or UXGMII to connect Ethernet bridge phy directly on the carrier
(allows up to 5x TSN capable 1GB LAN ports)
Security Chip (Support of Kontron Approtect) on request

Operating System

Yocto Linux

Power Supply

3 V – 5.25 V operates directly from single level Lithium Ion cells or fi xed
3.3 V – 5 V power supplies

Temperature

Operating: -40 °C to + 85 °C
Non-Operating: -40 °C to +85 °C

Humidity

93 % relative Humidity at 40 °C, non-condensing (according to IEC 60068-2-78)

VARIANTS

SMARC-sAL28, LS1028 dual, 2E/8S, NW 2 51011-0208-13-2-2
SMARC-sAL28, LS1028 dual, 4E/8S, NW 3 51011-0408-13-2-3
SMARC-sAL28, LS1028 dual, 4E/32S, NW 4 51011-0432-13-2-4

ACCESSORIES

SMARC Mounting Kit 51117-0000-00-0	SMARC Mounting Kit
SMARC Evaluation Carrier 2.0 51300-0000-00-0	SMARC Evaluation Carrier 2.0	more
HSP SMARC-sAL28 51011-0000-99-1
