Komputery modułowe COM Express
Charakterystyka standardu COM Express
Komputer COM Express to wysoce zintegrowany komputer modułowy (Computer-on-Module) do szerokiego zakresu zastosowań komercyjnych oraz przemysłowych, występujący aktualnie w trzech formatach (form factor). Są to: Basic (125 x 95 mm) występujący w wersji pin-out typu 6 oraz 7, Compact (95 x 95 mm) występujący w wersji pin-out typu 6 oraz Mini (84 x 55 mm) występujący w wersji pin-out typu 10. Przystosowany do najnowszych chipsetów oraz protokołów komunikacyjnych, nie tylko zapewnia najwyższą wydajność spośród wielu dostępnych na rynku standardów i produktów w formacie SSF (Small Form Factor) ale jest wyjątkowy, ponieważ może być używany na dwa sposoby. Jako samodzielny komputer jednopłytkowy oraz jako procesor typu mezzanine, który można podłączyć do płyty bazowej lub płyty „nośnej”, która zawiera we/wy specyficzne dla aplikacji użytkownika. Z biegiem czasu moduły mezzanine COM Express można aktualizować do nowszych, kompatybilnych wstecz wersji.
Rozkład wyprowadzeń (pin-out) komputerów modułowych COM Express
Komputery modułowe COM Express występują obecnie w trzech typach jeżeli chodzi pin-out, czyli rozkład wyprowadzeń sygnałów elektrycznych na piny (w liczbie maksymalnie 440) odpowiednich złącz.

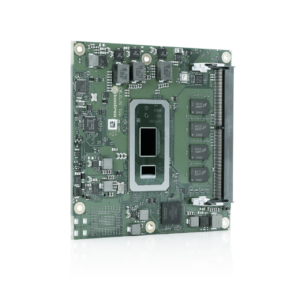

Typ 6 (pin-out Type 6) to uniwersalny standard oferujący szeroką gamę interfejsów I/O, w tym intensywną obsługę grafiki, cyfrowe interfejsy graficzne (Display Port, HDMI) i superszybki port USB 3.0, aby spełnić wszelkiego rodzaju wymagania aplikacji z różnych segmentów rynku.

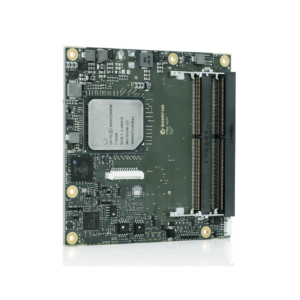

Typ 7 (pin-out Type 7) jest specyfikacją uzupełniającą do istniejącego układu pinów typu 6. Zastępuje obsługę grafiki, oferując wiele portów komunikacyjnych 10GbE-KR oraz linii PCIe. Typ 7 jest idealną definicją do projektowania platform serwerowych dla aplikacji wymagających dużej przepustowości danych i sieci.

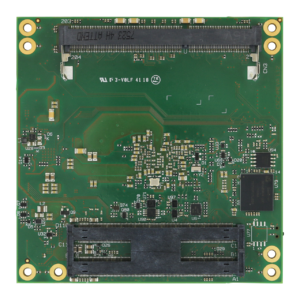

Typ 10 (pin-out Type 10) jest dobrze dopasowany do wymagań dotyczących funkcji i wydajności segmentów rynku rozwiązań wbudowanych dostarczających ultra małe i energooszczędne rozwiązania.
Zastosowanie komputerów modułowych COM Express
Komputery modułowe COM Express są powszechnie używane w aplikacjach wbudowanych w przemyśle, wojsku / lotnictwie, grach, medycynie, transporcie, IoT oraz General Computing.
